| 建筑混合料攪拌的意義
水泥混凝土是一種以水泥為膠結(jié)材料，將水泥、集料、水與各種摻和物按一定比例配合，經(jīng)過(guò)攪拌、澆注和硬化而成的復(fù)合材料。水泥混凝土作為一種重要的建筑材料，為了滿足施工和工程應(yīng)用的要求，必須具備強(qiáng)度、和易性、耐久性等技術(shù)性能。而水泥混凝土的這些性能指標(biāo)是由混凝土的內(nèi)部結(jié)構(gòu)決定的，其主要體現(xiàn)為混凝土中的各種組成材料的配合比、密實(shí)度和勻質(zhì)性。
攪拌就是通過(guò)混合料各物料間的相互碰撞、對(duì)流和擴(kuò)散，促使物料顆粒，特別是水泥顆粒的彌散分布，達(dá)到混凝土宏觀及微觀結(jié)構(gòu)的勻質(zhì)。評(píng)價(jià)攪拌質(zhì)量好壞的標(biāo)準(zhǔn)為：混凝土拌合物的勻質(zhì)性程度、硬化混凝土的抗壓強(qiáng)度及耐久性指標(biāo)，同時(shí)它們也反映了混凝土攪拌的宏觀和微觀上的均勻程度。
攪拌是水泥混凝土、水泥穩(wěn)定碎石、瀝青混凝土等建筑混合料最基本的制備方法，也是各種建筑混合材料生產(chǎn)中關(guān)鍵的一道工序，直接影響著工程建設(shè)的質(zhì)量。
| 傳統(tǒng)攪拌方式的技術(shù)缺陷
傳統(tǒng)的混凝土攪拌形式有自落式和強(qiáng)制式，這兩種攪拌形式的攪拌機(jī)攪拌混凝土，一般在很短時(shí)間內(nèi)就可以達(dá)到宏觀上的均勻。但對(duì)這種拌和料仔細(xì)觀察時(shí)，發(fā)現(xiàn)有些骨料表面是干燥的，另外還有一些干的小水泥團(tuán)。
混凝土中的水泥漿放在顯微鏡下，會(huì)發(fā)現(xiàn)水泥顆粒并沒(méi)有均勻地分散在水中，有10%~30%的水泥顆粒零散地聚在一起，形成微小的水泥團(tuán)，導(dǎo)致水泥的水化作用面積減少，水泥的這種團(tuán)聚現(xiàn)象影響著混凝土工作性能和耐久性能的提高，所以必須把團(tuán)聚的水泥顆粒和細(xì)集料顆粒分開，使其盡可能接近所示的理想分布狀態(tài)。

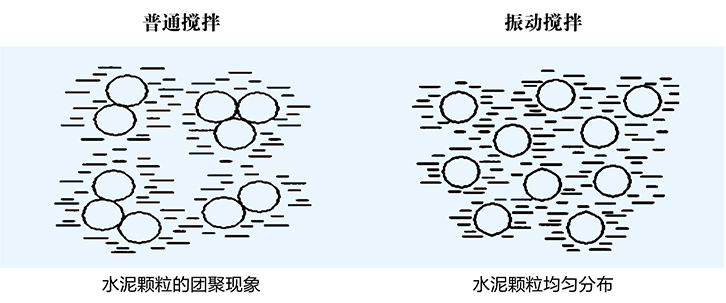

| 振動(dòng)攪拌與普通攪拌對(duì)比

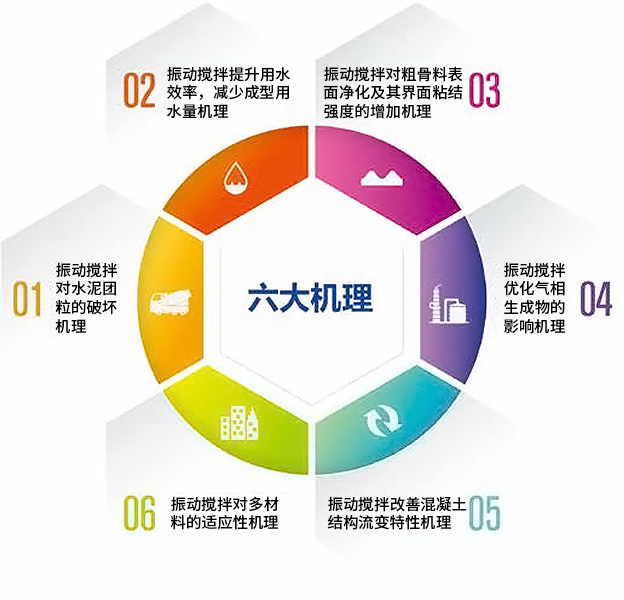

| 振動(dòng)攪拌機(jī)理研發(fā)突破
振動(dòng)攪拌是最重要的，也是最有效的一種機(jī)械強(qiáng)化方法?；炷猎谡駝?dòng)時(shí)，它內(nèi)部的各個(gè)顆粒在脈沖的影響下，將圍繞某種不穩(wěn)定平衡的中間位置作連續(xù)不斷的振動(dòng)，并且使相鄰粒子振動(dòng)發(fā)生位移，物料顆粒間的相對(duì)運(yùn)動(dòng)頻率增加，從而使顆粒之間的摩擦力和粘著力急劇減小，振動(dòng)攪拌就是利用混凝土這一特性，以達(dá)到混凝土在宏觀和微觀上的勻質(zhì)。同時(shí)，振動(dòng)攪拌使水泥顆粒的運(yùn)動(dòng)速度增加，并能增加物料顆粒間相互碰撞的次數(shù)和加快水泥水化作用。此外，還可凈化集料表面，增加水泥和集料間的粘結(jié)力。
試驗(yàn)數(shù)據(jù)表明：在同等條件下，振動(dòng)攪拌與傳統(tǒng)的強(qiáng)制式攪拌相比，當(dāng)水泥用量不變時(shí)，混凝土強(qiáng)度提高8%以上；當(dāng)混凝土強(qiáng)度不變時(shí)，大約可節(jié)約水泥5%~25%；攪拌時(shí)間可縮短20%以上，節(jié)能約30%。振動(dòng)攪拌從微觀上改善了混合料的固液氣 3 相結(jié)構(gòu)，提高了混凝土性能 。
